Trang trại rộng, nhiều dãy chuồng dài cả trăm mét, bụi, ẩm và khí amoniac. Lắp camera như ở văn phòng thì vài tháng là chập chờn. Dưới đây là những điều K39 rút ra khi khảo sát và thi công cho chuỗi trại gà.
- Khảo sát toàn cảnh trước: dãy trại, khe giữa các dãy, lối vào chính và phụ, kho cám, kho thuốc.
- Mỗi vị trí camera phải trả lời được: canh cái gì, vì sao đặt ở đây.
- Camera chạy dây, mỗi camera một sợi riêng, cấp nguồn qua dây mạng (PoE) — không trông vào Wi-Fi trong chuồng.
- Mọi tuyến cáp cố định giữ trong 90 m; switch đặt ở giữa cụm camera.
- Camera ghi vào thẻ nhớ tại chỗ: mất Internet vẫn ghi, có mạng lại là xem lại được.
1. Khảo sát toàn cảnh trước khi đặt camera

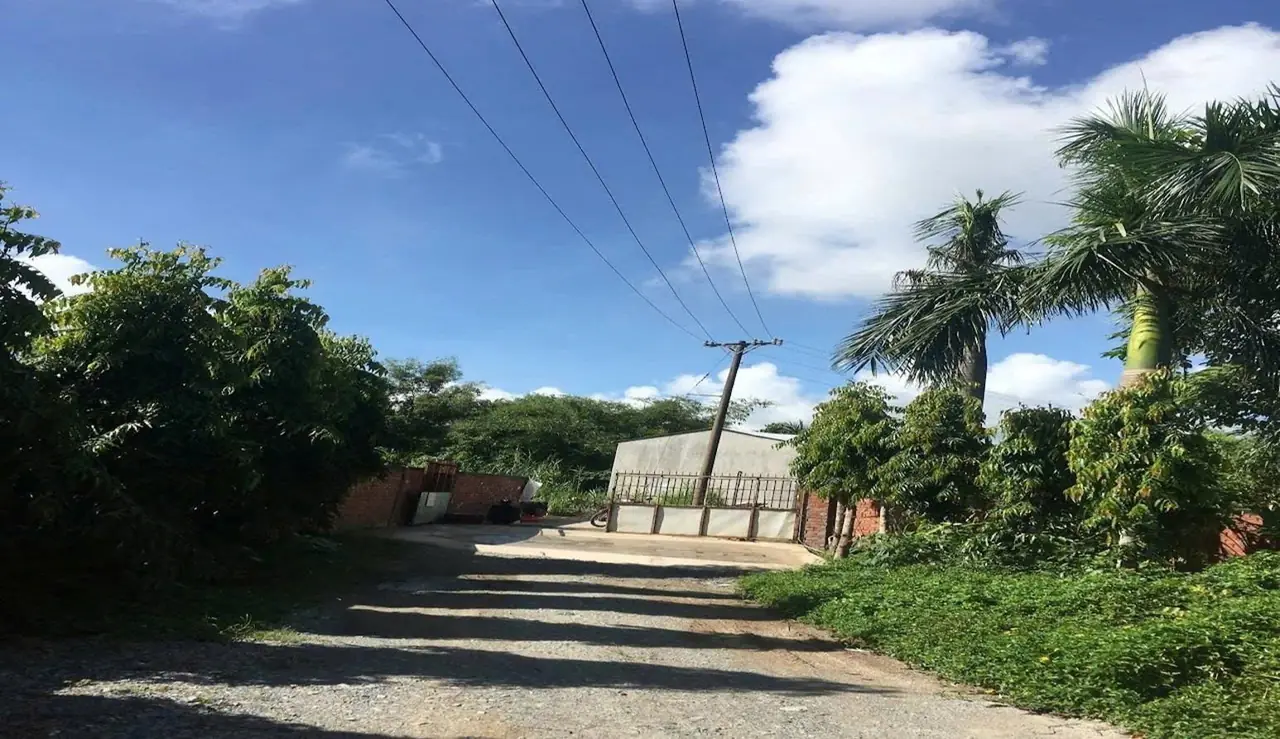

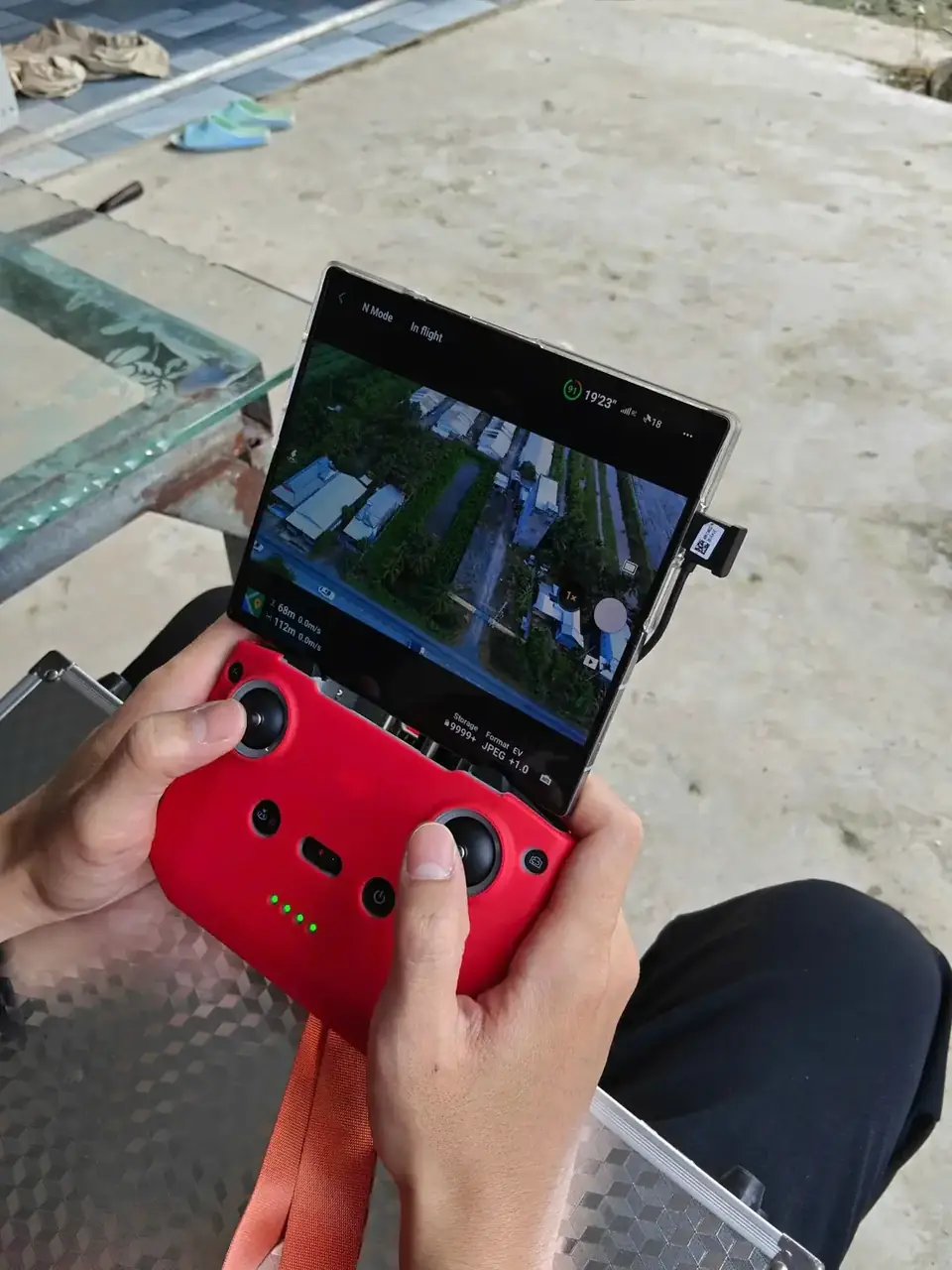

Với trại nhiều dãy chuồng, đứng dưới đất rất khó hình dung tổng thể. K39 dùng flycam chụp toàn cảnh để thấy vị trí nhà ở, kho, sân, khoảng cách giữa các dãy và đường xe ra vào. Sau đó đi bộ từng dãy, đo chiều dài, ghi lại cột điện, ổ cắm, dây treo sẵn có.
2. Xác định điểm cần canh, rồi mới chọn loại camera
Chủ trại thường lo ba việc: người lạ ra vào, thất thoát cám và thuốc, tình trạng đàn gà. Mỗi việc cần một loại camera và độ cao lắp khác nhau. Cách bố trí K39 thường áp dụng:
| Vị trí | Loại camera phù hợp | Lý do |
|---|---|---|
| Sân trước, kho, đường vào | Camera toàn cảnh 2 mắt (một mắt góc rộng, một mắt xoay zoom) | Mắt toàn cảnh ghi liên tục cả khu, mắt xoay bám theo người, xe; một camera thay được nhiều camera |

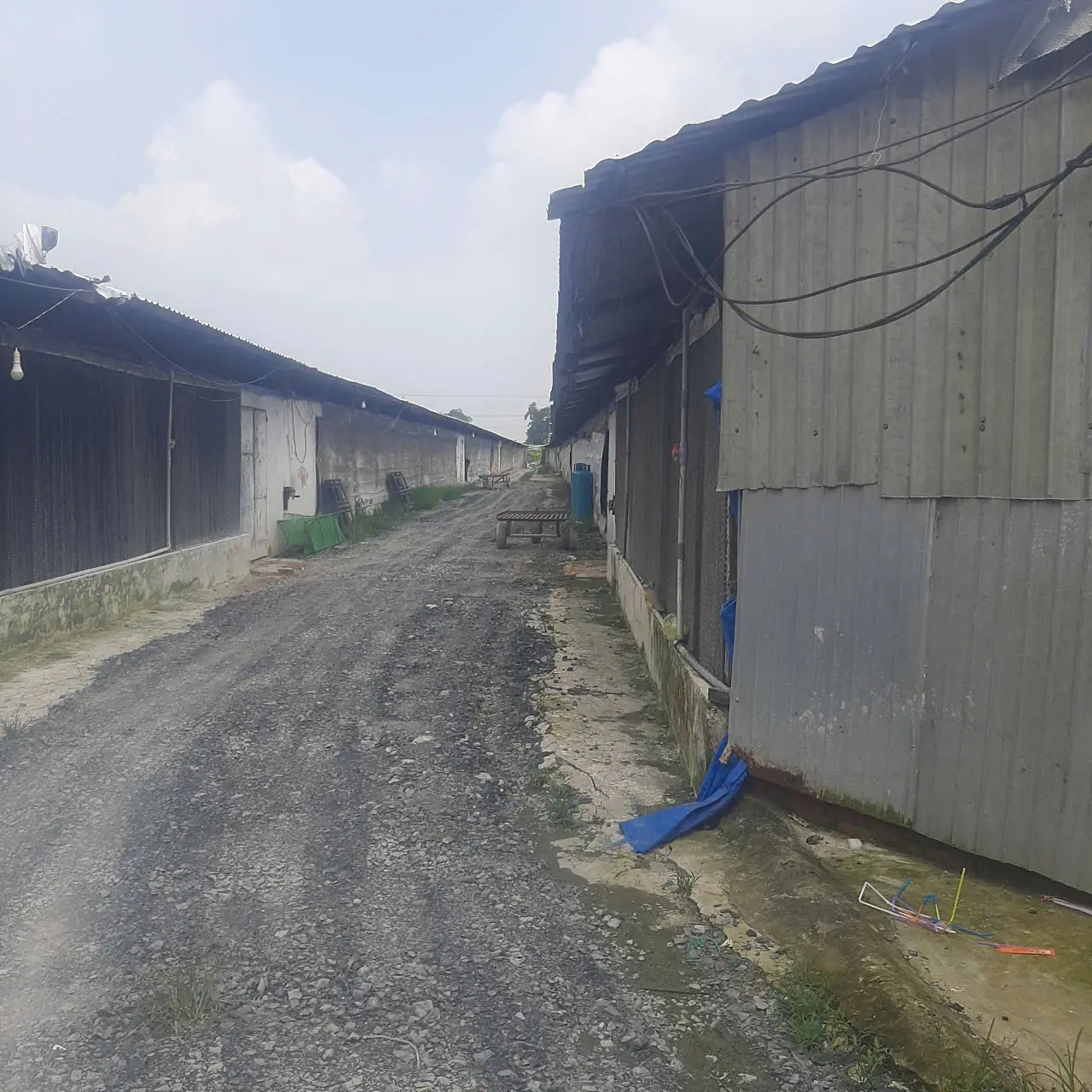

| Đầu khe giữa hai dãy trại | Camera quay quét có zoom | Khe là lối đi dọc các trại; từ đầu khe nhìn được suốt chiều dài dãy |
| Miệng khe, lối phụ | Camera cố định góc rộng | Luôn ghi hình, không phụ thuộc camera quay quét đang quay hướng nào |

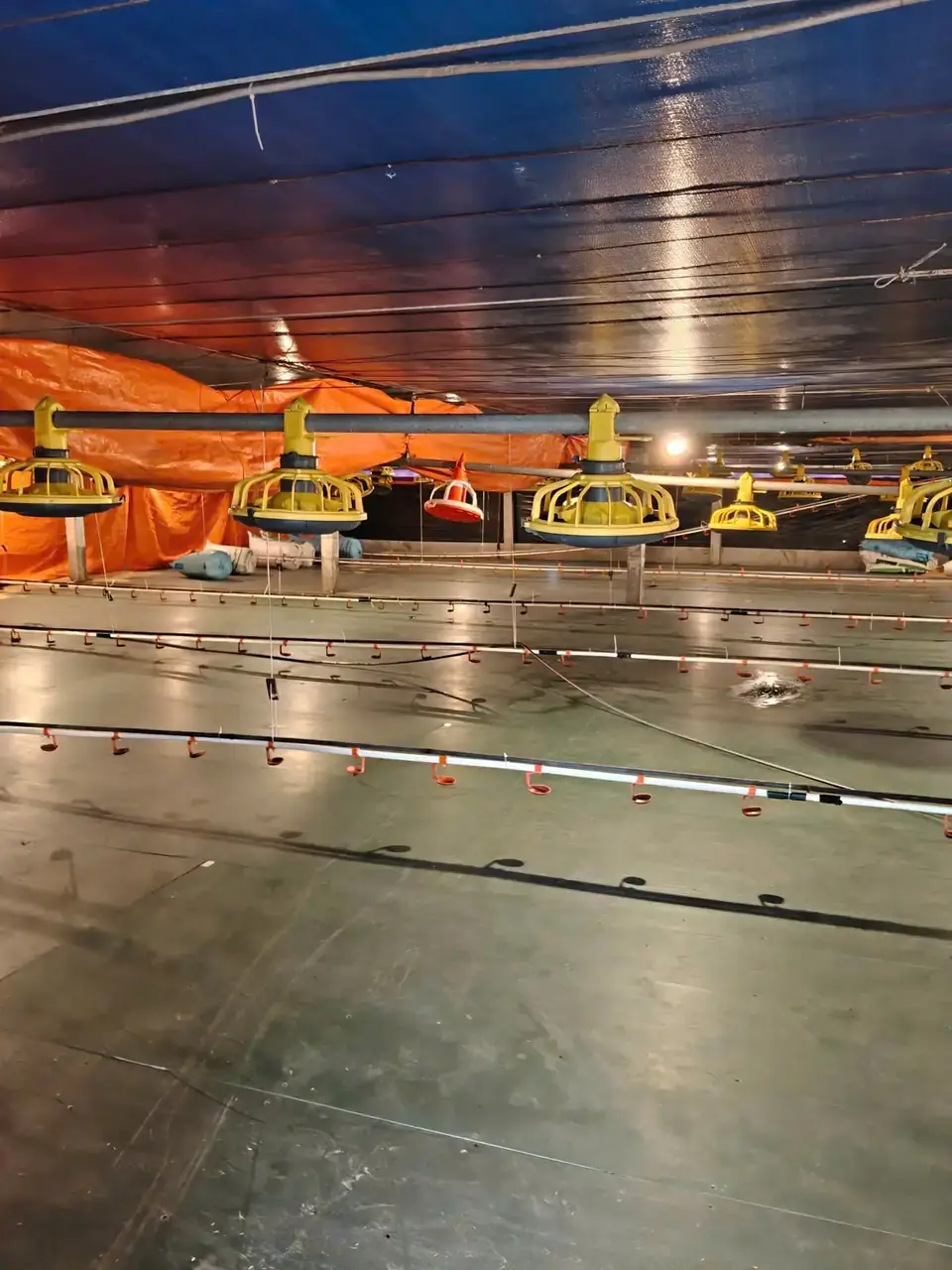

| Trong trại | Camera quay quét gắn cột giữa trại, cao khoảng 2,3–2,6 m | Dưới trần, trên tầm máng ăn treo; quay được về hai đầu trại để xem đàn, máng ăn, núm uống |
Nguyên tắc: mỗi lối vào có ít nhất một camera cố định luôn ghi. Camera quay quét tiện để xem, nhưng không thay được camera cố định làm bằng chứng.
3. Môi trường chuồng nuôi quyết định cách lắp

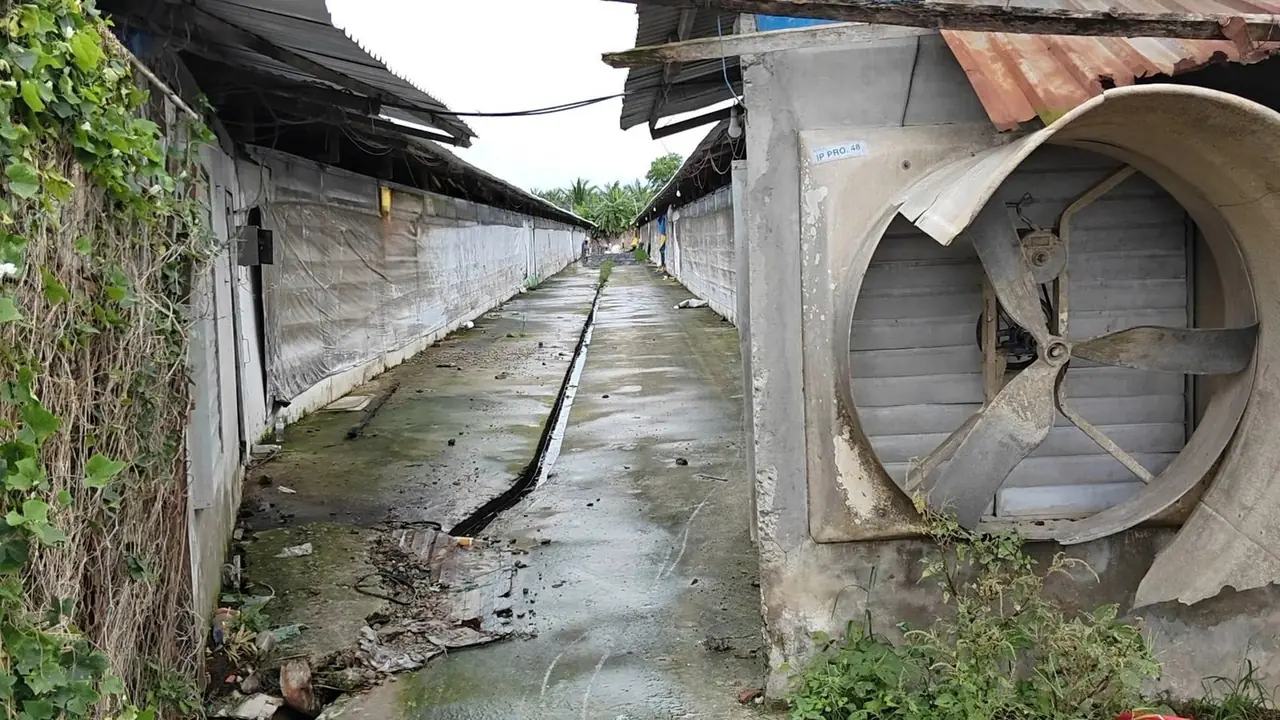

Trong chuồng có bụi, độ ẩm cao và khí amoniac; ngoài trời thì nắng mưa trực tiếp. Cuối mỗi dãy thường là dãy quạt hút công suất lớn.
- Camera ngoài trời gắn cao khoảng 3 m dưới mép mái, có mái che và hộp kỹ thuật chứa đầu nối, nghiêng xuống 15–20° để tránh ngược sáng và mưa tạt.
- Bộ chia mạng (switch) trong trại đặt trong hộp nhựa kín; thiết bị Wi-Fi đặt nơi khô ráo, cao từ 1,8 m.
- Đoạn cáp xuyên vách, vào hộp camera, lên lầu đi trong ống ruột gà.

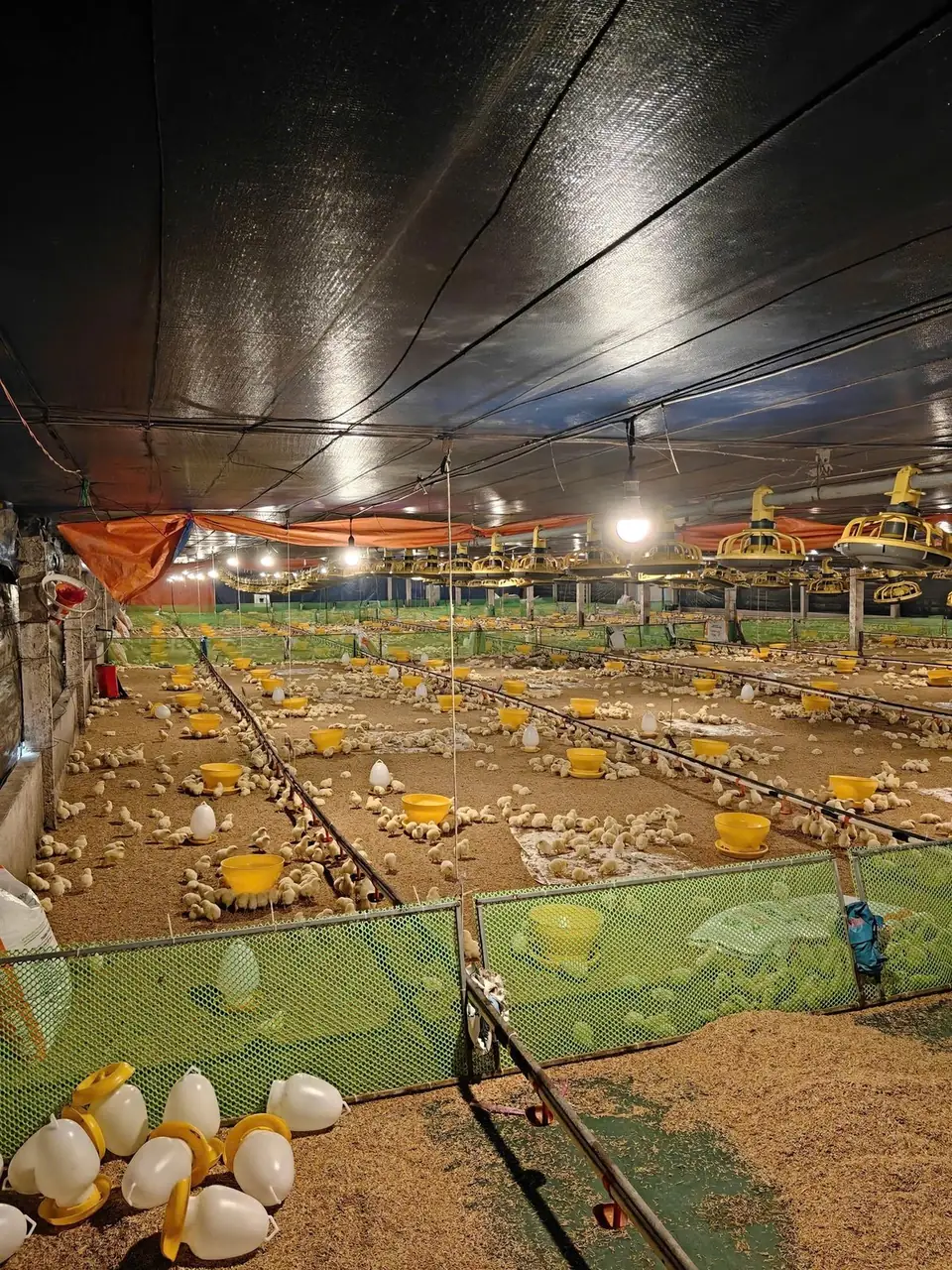

- Chuồng úm có đèn sưởi, rèm che — chọn góc tránh đèn chiếu thẳng vào ống kính.
4. Đi dây thay cho Wi-Fi
Nhiều trại đã có sẵn vài camera Wi-Fi cắm adapter 220V. Trại dài, mái và vách tôn, khung kim loại làm sóng yếu — hình hay rớt đúng lúc cần xem. Cách K39 xử lý là chuyển toàn bộ camera, cả camera cũ, sang chạy dây:
- Mỗi camera một sợi cáp riêng nối về switch. Hỏng một camera không ảnh hưởng camera khác.
- Cấp nguồn qua dây mạng (PoE). Camera dùng jack 12V thì gắn bộ tách nguồn tại chân camera. Trong chuồng không còn ổ cắm, adapter.
- Giữ tuyến cáp cố định trong 90 m. Theo tiêu chuẩn cáp Ethernet, một kênh tối đa 100 m, trong đó cáp cố định không quá 90 m. Vì vậy switch đặt ở giữa cụm camera, không kéo hết dây về nhà ở.
- Không nối tầng switch. Mỗi switch lấy dây riêng từ router; một switch lỗi chỉ ảnh hưởng cụm của nó.
Cáp nào dùng ở đâu
| Đoạn tuyến | Loại cáp, cách đi |
|---|---|
| Nằm trọn dưới mái | Cáp Cat6 chống nhiễu (FTP), kẹp dọc vách |
| Ngoài trời, băng khe giữa trại | Cáp Cat6 ngoài trời có dây thép treo, đi nguyên tuyến không nối; treo cao từ 4,5 m tại lối xe |
| Chạy song song dây điện | Cách dây điện tối thiểu 30 cm |
5. Tính đủ công suất nguồn
Switch PoE có giới hạn tổng công suất. K39 cộng công suất từng camera theo thông số hãng công bố, tính thêm hao hụt ở bộ tách nguồn và đường cáp, rồi chừa dư khoảng 20% trở lên. Camera toàn cảnh 2 mắt thường tốn điện hơn camera thường, cần switch hỗ trợ chuẩn PoE công suất cao (802.3at).
Với tuyến dài trên khoảng 75 m, nên cân nhắc cáp lõi đồng nguyên chất thay cáp lõi nhôm mạ đồng (CCA): sụt áp thấp hơn, bền hơn khi cấp nguồn lâu dài. Điện 220V lúc này chỉ cần tại vị trí đặt switch và thiết bị mạng.
6. Wi-Fi cho khu sinh hoạt
Người giữ trại sinh hoạt ở nhà ở và đầu các dãy trại. Thay vì nhiều bộ phát mỗi nơi một tên, K39 dùng hệ Wi-Fi mesh nối dây: một tên Wi-Fi, đi từ nhà ở ra đầu trại điện thoại tự chuyển vùng. Bộ phát ở đầu trại đồng thời chia dây cho switch camera, tận dụng một thiết bị cho hai việc.
7. Lưu trữ và xem từ xa
- Mỗi camera có thẻ nhớ ghi liên tục, tự ghi đè. Mất Internet hay hỏng thiết bị mạng, camera vẫn ghi; có mạng lại là xem lại được.
- Xem trực tiếp, xem lại, nhận cảnh báo phát hiện người trên ứng dụng điện thoại; nhiều người cùng xem được.
- Cần lưu tập trung từ 30 ngày trở lên thì bổ sung đầu ghi hình nối vào cổng trống của switch.
- Chất lượng xem từ xa phụ thuộc đường Internet tại trại — cần kiểm tra trước khi thi công.
Quy trình K39 thực hiện
- Khảo sát tận nơi, chụp ảnh hiện trạng, flycam với trại lớn; kiểm tra camera cũ còn dùng lại được không.
- Lập phương án kỹ thuật: mặt bằng bố trí, lý do từng vị trí camera, sơ đồ kết nối, bảng bóc khối lượng cáp theo từng tuyến.
- Thống nhất tại hiện trường: vị trí camera, switch, điểm treo cáp, ổ điện.
- Thi công: kéo cáp, lắp switch, camera, mái che; đi dây lại camera cũ; kiểm tra từng tuyến.
- Cấu hình, chạy thử, hướng dẫn sử dụng; nghiệm thu theo số mét cáp thực tế và bàn giao sơ đồ hoàn công.
K39 có thể giúp gì
K39 khảo sát, thiết kế và thi công trọn gói camera, mạng, Wi-Fi cho trang trại; tận dụng camera cũ khi còn dùng được; bảo trì sau lắp đặt.
Dịch vụ camera giám sát Đặt lịch khảo sát
Số liệu trong bài (độ cao lắp, chiều dài tuyến, mức dư công suất) là thông số thiết kế K39 áp dụng tại công trình thực tế. Mỗi trại có mặt bằng và hạ tầng khác nhau, cần khảo sát riêng trước khi chốt phương án.
